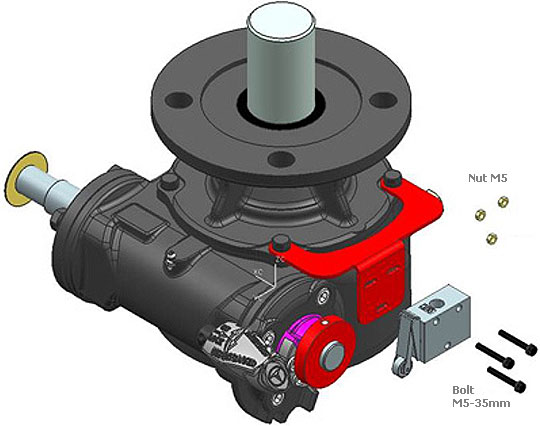

ALUMINUM | DUCTILE IRON | |||||
MODEL NO. | ITG 050 | ITG 060 | ITG 080 | ITG 090 | ITG 100 | |
Output Torque | 300 Nm | 500 Nm | 800 Nm | 2,600 Nm | 4,700 Nm | |

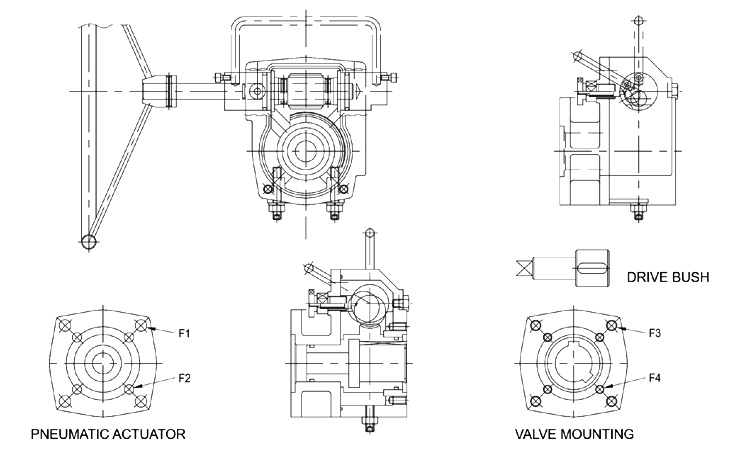

Top Flange (ISO 5211) (F1/F2) | F07/F10 | F10/F12 | F12/F14 | F16(Op:F14/12) | F20(Op:F16) | |
Reduction Ratio | 40:1 | 45:1 | 48:1 | 41:1 | 247.4:1 | |
Mechanical Advantage | 12 | 13.5 | 14.4 | 14.4 | 16.5 | |
Number of Handwheel Turns | 10 Turns | 11.3 Turns | 12 Turns | 10.3 Turns | 11.8 Turns | |
Available Max. (Valve Shaft) |
Diameter(![]() |
22 | 32 | 40 | 65 | 75 |
Square(![]() |
17 | 27 | 36 | 54 | 62 | |
Two Flat | 17 | 27 | 36 | 54 | 62 | |
Handwheel Diameter | 300 | 350 | 450 | 500 | 560 | |
Bottom Flange (ISO 5211) | F07/F10 | F10/F12 | F12 | F16(Op:F14) | F20(Op:F16) | |
Weight | 5.5Kg | 9.3Kg | 15.5Kg | 32Kg | 55Kg | |

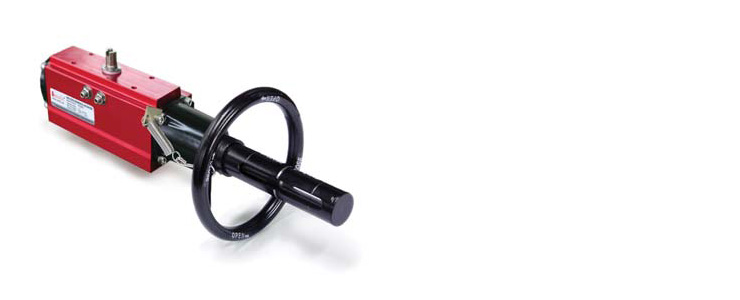

Applicable Pneumatic Actuator | PD50/70/85,PS50/70 | PD100, PS85/100 | PD125, PS125 | PD140/160, PS140/160 | PD200, PS200 |
