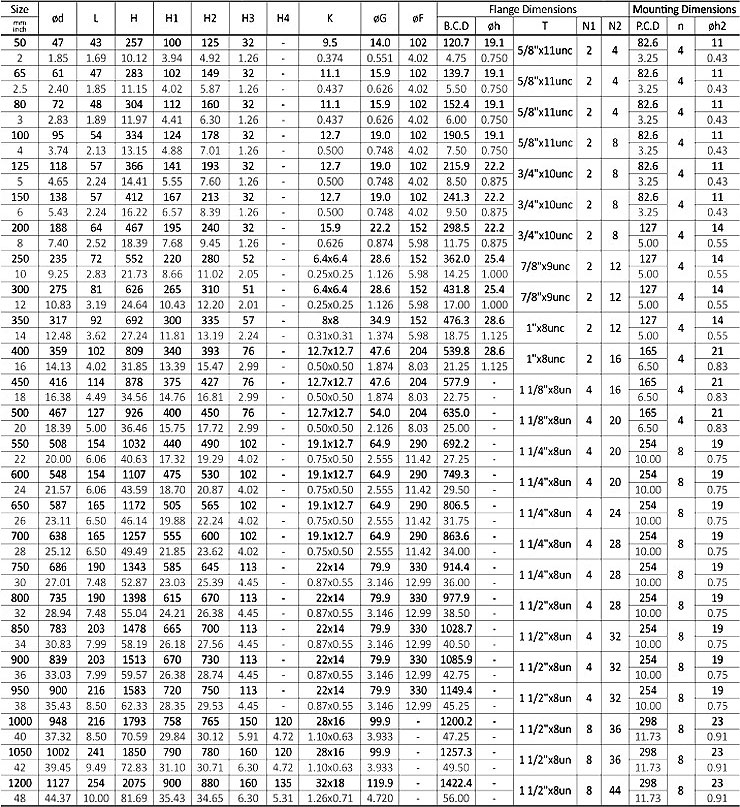

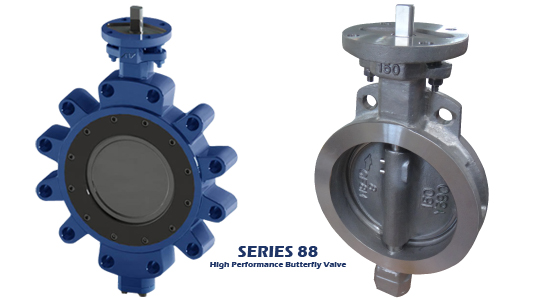

SIZE | SOFT SEAT | METAL SEAT | FIRE SAFE SEAT | ||||||||||
inch | mm | 5 bar | 10 bar | 15 bar | 20 bar | 5 bar | 10 bar | 15 bar | 20 bar | 5 bar | 10 bar | 15 bar | 20 bar |
2 | 50 | 25 | 27 | 30 | 32 | 53 | 56 | 59 | 62 | 53 | 56 | 58 | 61 |
2.5 | 65 | 27 | 29 | 32 | 34 | 59 | 63 | 66 | 70 | 56 | 59 | 62 | 65 |
3 | 80 | 28 | 31 | 34 | 37 | 65 | 68 | 71 | 74 | 71 | 75 | 78 | 82 |
4 | 100 | 36 | 42 | 49 | 55 | 87 | 93 | 100 | 106 | 80 | 85 | 89 | 94 |
5 | 125 | 52 | 62 | 72 | 82 | 108 | 114 | 120 | 126 | 93 | 107 | 121 | 135 |
6 | 150 | 73 | 86 | 99 | 112 | 127 | 137 | 147 | 157 | 150 | 163 | 176 | 189 |
8 | 200 | 125 | 140 | 155 | 170 | 192 | 215 | 238 | 261 | 193 | 220 | 248 | 275 |
10 | 250 | 175 | 200 | 225 | 250 | 285 | 335 | 380 | 430 | 220 | 260 | 300 | 340 |
12 | 300 | 220 | 275 | 335 | 395 | 360 | 465 | 575 | 680 | 280 | 365 | 450 | 535 |
14 | 350 | 375 | 475 | 580 | 680 | 640 | 840 | 1040 | 1240 | 490 | 645 | 800 | 955 |
16 | 400 | 470 | 630 | 790 | 950 | 800 | 1055 | 1310 | 1565 | 610 | 810 | 1010 | 1210 |
18 | 450 | 620 | 860 | 1100 | 1340 | 1180 | 1540 | 1900 | 2260 | 860 | 1125 | 1390 | 1655 |
20 | 500 | 825 | 1145 | 1465 | 1785 | 1470 | 1995 | 2520 | 3045 | 985 | 1335 | 1685 | 2035 |
22 | 550 | 1150 | 1500 | 1850 | 2200 | 1745 | 2370 | 2995 | 3620 | 1380 | 1885 | 2395 | 2900 |
24 | 600 | 1390 | 1840 | 2290 | 2740 | 2200 | 2900 | 3600 | 4300 | 1800 | 2375 | 2950 | 3525 |
26 | 650 | 1600 | 2175 | 2750 | 3325 | 2660 | 3560 | 4460 | 5360 | 2180 | 2890 | 3600 | 4310 |
28 | 700 | 1870 | 2550 | 3230 | 3910 | 3370 | 4445 | 5520 | 6595 | 2760 | 3660 | 4560 | 5460 |
30 | 750 | 2350 | 3000 | 3650 | 4300 | 3750 | 4900 | 6050 | 7200 | 3060 | 4020 | 4980 | 5940 |
32 | 800 | 2800 | 3700 | 4600 | 5500 | 4350 | 5675 | 7000 | 8325 | 3570 | 4680 | 5790 | 6900 |
34 | 850 | 3200 | 4265 | 5330 | 6395 | 5330 | 7180 | 9030 | 10880 | 4350 | 5800 | 7250 | 8700 |
36 | 900 | 3700 | 4925 | 6150 | 7375 | 6270 | 8350 | 10430 | 12510 | 5100 | 6800 | 8500 | 10200 |
38 | 950 | 4300 | 5700 | 7100 | 8500 | 7200 | 9650 | 12100 | 14550 | 5800 | 7735 | 9670 | 11605 |
40 | 1000 | 5100 | 6750 | 8400 | 10050 | 8100 | 10750 | 13400 | 16050 | 6500 | 8700 | 10900 | 13100 |
42 | 1050 | 5500 | 7300 | 9100 | 10900 | 9050 | 11800 | 14550 | 17300 | 7300 | 9550 | 11800 | 14050 |
44 | 1100 | 5900 | 7800 | 9700 | 11600 | 10800 | 13650 | 16500 | 19350 | 8800 | 11110 | 13420 | 15730 |
46 | 1150 | 6400 | 8700 | 11000 | 13300 | 12800 | 15800 | 18800 | 21800 | 10200 | 12700 | 15200 | 17700 |
48 | 1200 | 7200 | 9775 | 12350 | 14925 | 14545 | 17820 | 21095 | 24370 | 11600 | 14340 | 17080 | 19820 |
50 | 1250 | 8000 | 10850 | 13700 | 16550 | 16350 | 19800 | 23250 | 26700 | 13000 | 15800 | 18600 | 21400 |
52 | 1300 | 8800 | 12050 | 15300 | 18550 | 18000 | 21750 | 25500 | 29250 | 14400 | 17600 | 20800 | 24000 |
54 | 1350 | 9800 | 13400 | 17000 | 20600 | 20500 | 24500 | 28500 | 32500 | 15900 | 19450 | 23000 | 26550 |
56 | 1400 | 11500 | 15500 | 19500 | 23500 | 23200 | 27700 | 32200 | 36700 | 18500 | 22500 | 26500 | 30500 |
58 | 1450 | 13300 | 18050 | 22800 | 27550 | 26900 | 31900 | 36900 | 41900 | 21500 | 25370 | 29240 | 33110 |
60 | 1500 | 15300 | 21700 | 28100 | 34500 | 31000 | 36500 | 42000 | 47500 | 24500 | 29330 | 34165 | 39000 |
62 | 1550 | 17000 | 23500 | 30000 | 36500 | 35000 | 41500 | 48000 | 54500 | 27500 | 33200 | 38900 | 44600 |
64 | 1600 | 19000 | 25900 | 32800 | 39700 | 38000 | 45000 | 52000 | 59000 | 30300 | 36050 | 41800 | 47550 |
66 | 1650 | 21200 | 28950 | 36700 | 44450 | 42200 | 49700 | 57200 | 64700 | 33500 | 39900 | 46300 | 52700 |
72 | 1800 | 25000 | 35000 | 45000 | 55000 | 50000 | 58850 | 67700 | 76550 | 39600 | 46800 | 54000 | 61200 |
Torque may vary with the seat material. This figure is based on the seat material - Soft seat : PTFE & RTFE(Class 600 : MTFE), Metal Seat : 316 Stainless steel, Fire safe seat : RTFE(Class 600 : MTFE) + 316 Stainless |

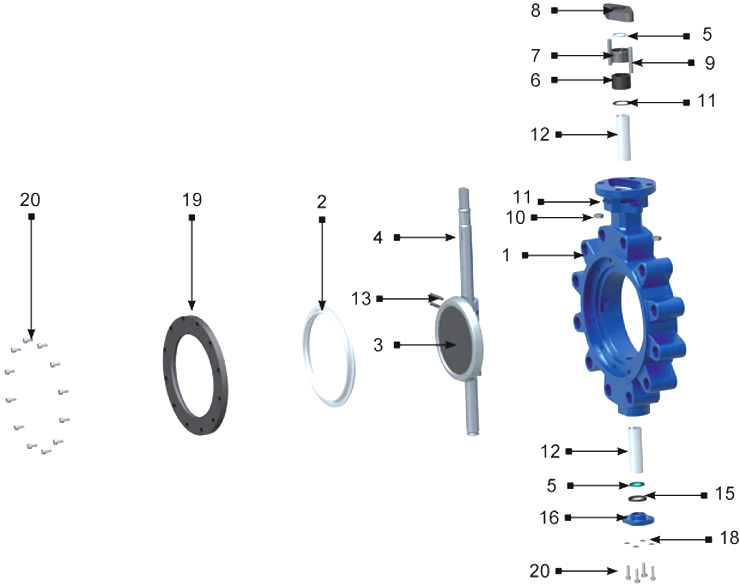

NO. | PART NAME | SOFT SEATED | METAL SEATED | FIRE SAFE | |||
CARBON STEEL | STAINLESS STEEL | CARBON STEEL | STAINLESS STEEL | CARBON STEEL | STAINLESS STEEL | ||
1 | BODY | WCB | CF8M | WCB | CF8M | WCB | CF8M |
2 | SEAT | RTFE | SS316 | SS316+RTFE | |||
3 | DISC | CF8M | CF8M/ENP | CF8M | |||
4 | STEM | 17-4PH | |||||
5 | STEM RETAINER | SS316 | |||||
6 | PACKINGI | PTFE | GRAPHITE | ||||
7 | PACKING GLAND | SS316 | |||||
8 | GLAND FLANGE | SS304(CF8) | |||||
9 | GLAND BOLT | STAINLESS STEEL | |||||
10 | GLAND NUT | STAINLESS STEEL | |||||
11 | WASHER | STAINLESS STEEL | |||||
12 | BEARING | STAINLESS STEEL/TEFLON | SS316 | ||||
13 | DISC PIN | 17-4PH | |||||
14 | PACKING RETAINER | SS316 | |||||
15 | CAP PACKING | PTFE | GRAPHITE | ||||
16 | CAP | WCB | SS316(CF8M) | WCB | SS316(CF8M) | WCB | SS316(CF8M) |
17 | CAP BOLT | STAINLESS STEEL | |||||
18 | WASHER | STAINLESS STEEL | |||||
19 | SEAT RETAINER | AISI-1020 | SS316 | AISI-1020 | SS316 | AISI-1020 | SS316 |
20 | RETAINER BOLT | STAINLESS STEEL |
